Equipos ATEX / intrínsecamente seguros: qué son y cuándo se necesitan
Qué es un equipo ATEX / intrínsecamente seguro y cuándo hace falta: zonas 0/1/2, cómo leer el marcado Ex (grupo, clase de temperatura, EPL), rugerizado no es ATEX, y en qué industrias se usa en Argentina.
Respuesta rápida: un equipo ATEX / intrínsecamente seguro es una tablet, notebook o handheld diseñada y certificada para que no pueda encender una atmósfera explosiva —ni por una chispa, ni por la batería, ni por el calor—, incluso en falla. Se necesita en áreas clasificadas (zonas 0/1/2 de gas o 20/21/22 de polvo): petróleo y gas, minería, química, farma, silos de granos. Ojo con el error más caro del rubro: rugerizado no es lo mismo que ATEX. Un equipo puede ser IP66 y MIL-STD-810 y aun así generar una chispa; para zona explosiva tiene que estar certificado.
Fuente: IEC 60079-10/11 · directiva ATEX 2014/34/UE · IECEx (2020-2025)
¿Por qué una tablet común es un riesgo en una atmósfera explosiva?
Una atmósfera explosiva es una mezcla de aire con gas, vapor, niebla o polvo inflamable en la que, si prende, la combustión se propaga a toda la mezcla. Para que haya explosión tienen que coincidir tres cosas: combustible (el gas o polvo dentro de su rango), oxígeno (el aire) y una fuente de ignición. En una zona clasificada las dos primeras ya están presentes: lo único que falta es la chispa.
Una tablet o notebook común es, justamente, una fuente de ignición potencial, por tres motivos:
- Chispas eléctricas: un conector, un cargador que se enchufa, un contacto de batería o un relé pueden generar un microarco. Con gases del grupo IIC (hidrógeno) alcanza una energía ínfima para encender.
- Energía de la batería: una batería de litio guarda energía de sobra para producir una chispa o, en falla, calentarse.
- Temperatura de superficie: el procesador, el cargador o una batería en falla pueden superar la temperatura de autoignición del gas (por eso existen las clases T1 a T6).
Un equipo intrínsecamente seguro está diseñado para que ninguna de esas tres cosas pueda encender la atmósfera, aun con una o dos fallas simultáneas.
Rugerizado no es lo mismo que ATEX
Es la confusión más cara del rubro, así que conviene marcarla fuerte. Son dos propiedades distintas:
- Rugerizado (rugged): el equipo resiste el ambiente —golpes, caídas, vibración, agua y polvo—. Se mide con el grado IP (IP65/IP66) y con MIL-STD-810. Un equipo rugerizado sobrevive a la planta, pero puede seguir generando una chispa.
- Intrínsecamente seguro / ATEX: el equipo no puede generar ignición. Su electrónica está limitada en energía y su temperatura controlada, y está certificado por un organismo bajo ATEX/IECEx contra las normas IEC 60079.
La conclusión: un equipo puede ser totalmente rugerizado (IP66, MIL-STD-810) y no ser ATEX. Para entrar a una zona clasificada no alcanza con que sea rugged. Si tu duda es más general —cuándo conviene un equipo reforzado y qué es IP65 o MIL-STD-810—, esa base está en la guía de cuándo conviene una computadora rugerizada. Los equipos EX suman a eso la certificación para atmósfera explosiva: son las dos cosas a la vez.
| Zona (gas) | Qué es | Ejemplos | Categoría / EPL |
|---|---|---|---|
| Zona 0 | Atmósfera explosiva presente de forma continua o frecuente | Interior de un tanque de combustible | Cat. 1G · EPL Ga (Ex ia) |
| Zona 1 | Probable en operación normal, de forma ocasional | Venteos, sellos de bombas, puntos de carga | Cat. 2G · EPL Gb (Ex ib) |
| Zona 2 | Improbable y, si aparece, de corta duración | Perímetro de áreas de proceso, salas ventiladas | Cat. 3G · EPL Gc (Ex ic) |
Para polvo combustible existe el equivalente: Zona 20 (nube continua), 21 (probable) y 22 (improbable). La regla de oro es que el nivel de protección del equipo (EPL) iguale o supere lo que exige la zona.
Cómo se lee el marcado Ex
En la etiqueta de un equipo vas a ver algo como ⟨Ex⟩ II 2G Ex ib IIC T4 Gb. Se lee por bloques: ⟨Ex⟩ (producto para atmósfera explosiva), II (industria de superficie, no minería), 2G (categoría para Zona 1, gas), Ex ib (intrínsecamente seguro, tolera 1 falla), IIC (sirve para el grupo de gas más exigente, hidrógeno), T4 (superficie ≤ 135 °C) y Gb (EPL alto, apto Zona 1). La clase de temperatura es clave: tiene que quedar por debajo del punto de autoignición del gas presente.
Mayor número de T = temperatura permitida más baja = más exigente. Un equipo T4 cubre también T1, T2 y T3.
¿Qué industrias lo necesitan en Argentina?
Las áreas clasificadas aparecen donde hay gases, vapores o polvos inflamables como parte del proceso:

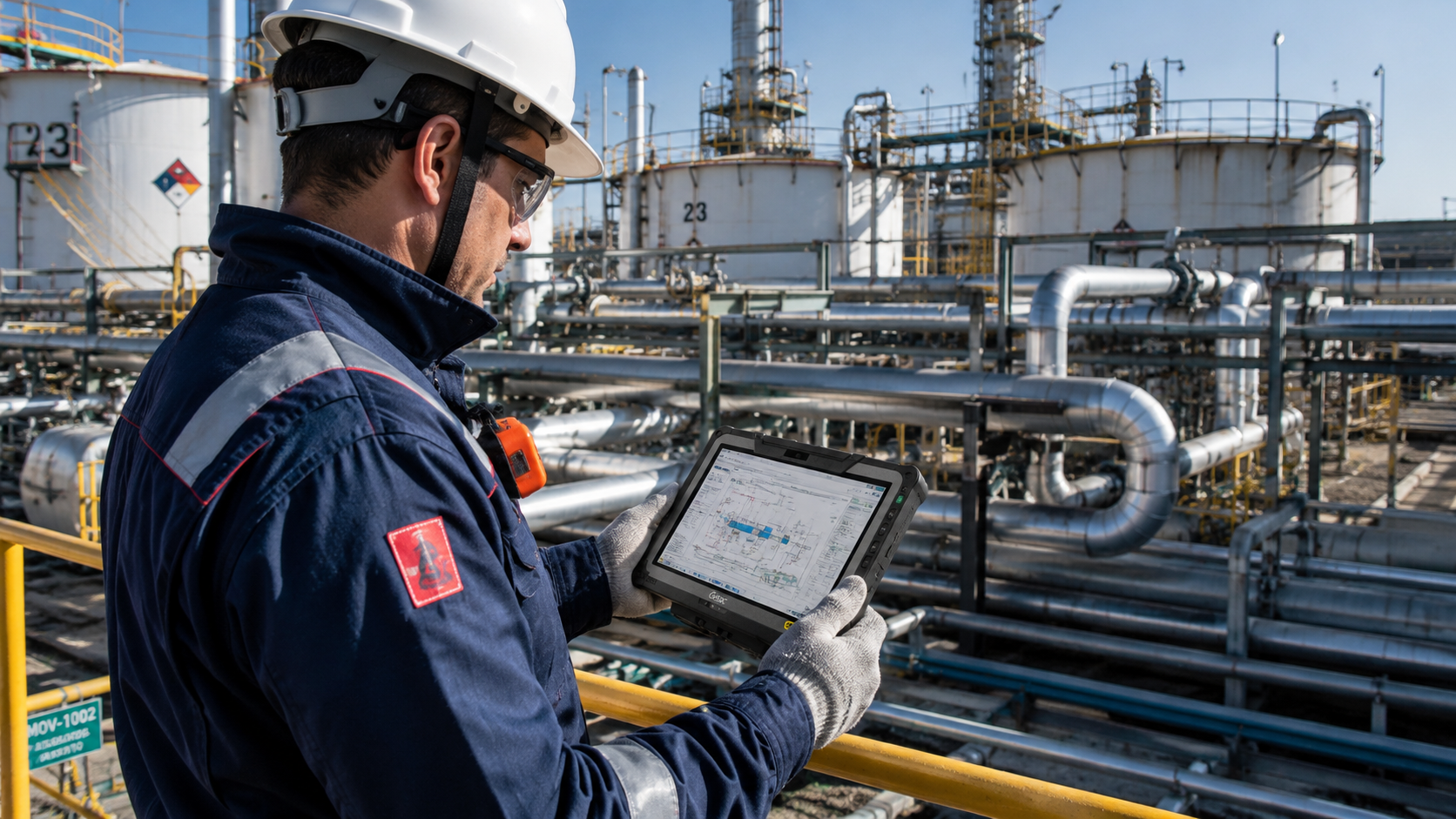

- Petróleo y gas — Vaca Muerta (Neuquén), refinerías y plantas de tratamiento: boca de pozo, separadores, tanques, venteos. Zonas 1 y 2.
- Minería — litio en los salares del NOA (Jujuy, Salta, Catamarca), oro y polimetálicos: gases de proceso y solventes.
- Química y petroquímica — polos de Bahía Blanca, Zárate-Campana y San Lorenzo: solventes, hidrógeno (IIC), etileno (IIB).
- Farmacéutica — salas con etanol e isopropanol, secado y granulación.

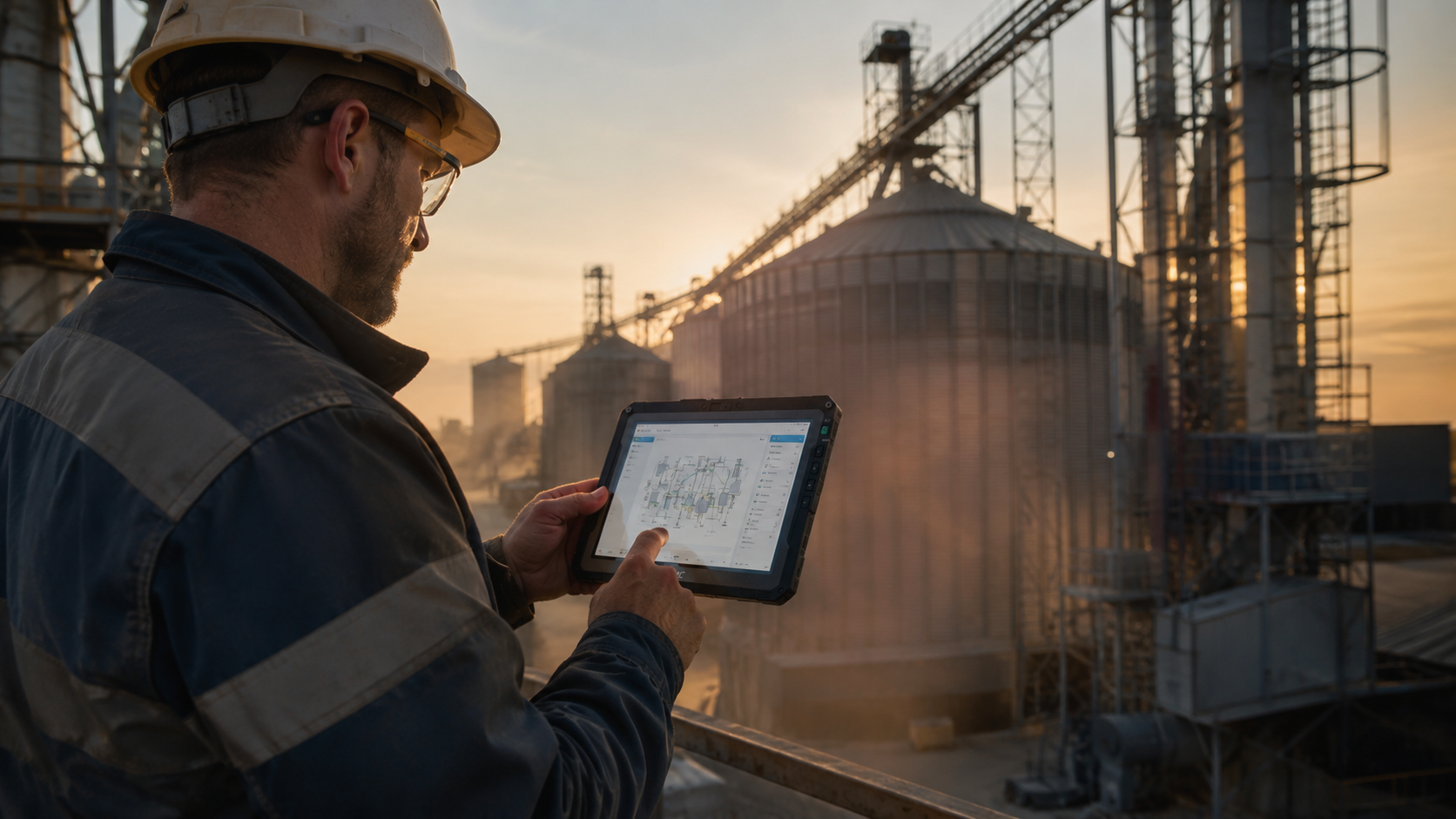

- Silos y plantas de granos / aceiteras — núcleo Rosario-Santa Fe: polvo combustible de cereal en elevadores y celdas (zonas 20/21/22).
En todas, el uso típico de una tablet certificada es el mismo: rondas de inspección y mantenimiento, órdenes de trabajo digitales, lectura de instrumentos, permisos de trabajo y trazabilidad de activos, ahí donde una tablet común está prohibida.
Cómo elegir el equipo correcto
La zona y el gas los define la clasificación de áreas de la planta, no la marca. Antes de comprar, respondé:
- ¿Qué zona? (0/1/2 o 20/21/22)Define la categoría/EPL mínima. La mayoría de las tablets del mercado —incluida la línea EX de Getac— son Zona 2/22; Zona 1/21 y Zona 0/20 requieren equipos especiales y mucho más caros.
- ¿Qué gas o polvo?Define el grupo (IIA/IIB/IIC). Hidrógeno = IIC, lo más exigente. Si no lo sabés, pedí el grupo del gas representativo del área a la ingeniería del sitio.
- ¿Qué temperatura de autoignición?Define la clase T necesaria (T1 a T6). Cuanto más bajo autoenciende el gas, mayor número de T se exige. En tablets, T4 (135 °C) es lo habitual.
- Windows o Android, y formatoWindows (F110-EX, UX10-EX) para software industrial de escritorio, SCADA y dominio corporativo; Android (ZX10-EX, ZX80-EX) para captura de datos, códigos y movilidad. Elegí tablet, handheld o notebook según la tarea.
Un detalle que no es menor: la certificación ATEX/IECEx se emite para un modelo y su configuración exacta (batería, cargador, accesorios). No es “de familia” ni transferible, y una funda o batería no certificada puede invalidar la aprobación. Verificá siempre el marcado Ex completo y el número de certificado en el datasheet y en la etiqueta física, y confirmá que el EPL/zona iguale o supere el de tu instalación.
Preguntas frecuentes
¿Un equipo rugerizado sirve para una zona ATEX?
No necesariamente. Rugerizado (IP65/IP66, MIL-STD-810) significa que aguanta golpes, agua y polvo, pero no que no pueda producir una chispa. Para una zona clasificada necesitás un equipo certificado ATEX/IECEx para esa zona, diseñado para que su electrónica y su temperatura de superficie no puedan encender la atmósfera. Un equipo puede ser totalmente rugerizado y no ser apto para atmósfera explosiva; los equipos ATEX son las dos cosas a la vez.
¿Qué zona es una estación de servicio o un silo de granos?
Depende de la clasificación de áreas del sitio, pero como referencia: en una estación de servicio, las inmediaciones de las bocas de carga y los venteos de tanques suelen ser Zona 1, y el entorno más amplio, Zona 2. Un silo o planta de granos maneja polvo combustible: el interior de silos y elevadores tiende a Zona 20/21 y el entorno con acumulación de polvo, a Zona 22. La clasificación exacta la define un estudio según IEC 60079-10.
¿Qué significa T4?
Es la clase de temperatura: la temperatura máxima de superficie del equipo no supera los 135 °C, para no encender gases cuya temperatura de autoignición esté por encima de ese valor. La tabla completa es T1 450 °C, T2 300 °C, T3 200 °C, T4 135 °C, T5 100 °C y T6 85 °C. Un equipo T4 sirve también para T1, T2 y T3.
¿La certificación europea ATEX vale en Argentina?
Argentina no adopta directamente la directiva europea, pero su normativa se apoya en la misma familia de normas IEC 60079, publicadas localmente como IRAM-IEC / AEA 60079, y la SRT interviene en la gestión del riesgo de explosión. En la práctica, un equipo certificado ATEX y/o IECEx contra IEC 60079 es la referencia técnica reconocida y lo que piden las operadoras; IECEx es el esquema internacional de mayor aceptación. Siempre conviene validar el requerimiento con la ingeniería del sitio.
